Formas moldeadas contráctiles en frío

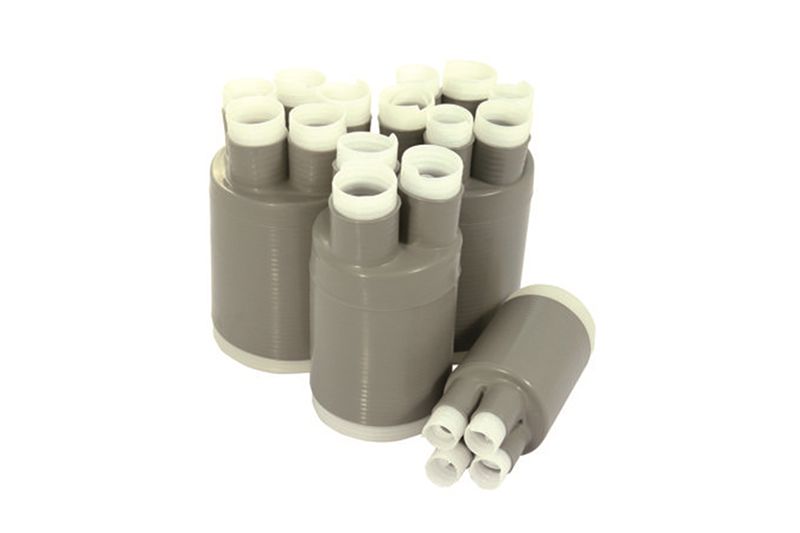

Bota contráctil en frío de caucho
Esta bota de caucho de silicona retráctil en frío crea una carcasa ambiental para la fase del cable y la cubierta general del cable. Se expande y monta en núcleos de plástico de soporte internos extraíbles en fábricas. Durante la instalación, los núcleos se retiran y la bota de goma se reducirá a un diámetro predeterminado.
Descargar
Características
- Gran sellado, gran resistencia a la humedad, climas extremos, ácido y álcali;
- Hay múltiples tipos disponibles para sostener cables con 2 núcleos a 6 núcleos;
Datos técnicos
Propiedades de material
| Item | Unidad | Valor típico | Estándar |
| Color nominal | - | Cray | - |
| Dureza | Shore A | 42 | GB/T531 |
| Fuerza de tracción | MPa | 7.2 | GB/T528 |
| Alargamiento a la rotura | ％ | 605.6 | GB/T528 |
| Fuerza de desgarro | KN/m | 31.2 | GB/T529 |
| Resistividad volumétrica | Ω.mm | ≥2× | GB/T1692-1992 |
Observación: El resultado anterior se basa en piezas de prueba
Dimensiones
| Spec. | Diámetro interior antes del encogimiento (mm) | Diámetro interior después del encogimiento (mm) | |||
| Dedo (Finger) ØF | Cuerpo ØC | Dedo (Finger) ØF | Cuerpo ØF | ||
Bota de 2 núcleos | WCSF 2-1(1#) | Ø20±2 | Ø47±2 | Ø7 mm | Ø14 mm |
| WCSF 2-2(2#) | Ø25±2 | Ø65±2 | Ø9 mm | Ø19 mm | |
| WCSF 2-3(3#) | Ø32±2 | Ø80±2 | Ø12 mm | Ø25 mm | |
| WCSF 2-4(4#) | Ø47±2 | Ø110±2 | Ø17 mm | Ø35 mm | |
Bota de 3 núcleos | WCSF 3-(-1)(-1#) | Ø20±2 | Ø56±2 | Ø9 mm | Ø19 mm |
| WCSF 3-(-2)-(2#) | Ø25±2 | Ø65±2 | Ø10 mm | Ø23 mm | |
| WCSF 3-1(1#) | Ø32±2 | Ø80±2 | Ø15 mm | Ø37 mm | |
| WCSF 3-2(2#) | Ø35±2 | Ø88±2 | Ø17 0mm | Ø44 0mm | |
| WCSF 3-3(3#) | Ø40±2 | Ø104±2 | Ø20 mm | Ø51 mm | |
| WCSF 3-4(4#) | Ø47±2 | Ø120±2 | Ø24 mm | Ø60 mm | |
| WCSF 3-5(5#) | Ø60±2 | Ø140±2 | Ø28 mm | Ø73 mm | |
| WCSF 3-6(6#) | Ø65±2 | Ø150±2 | Ø30 mm | Ø75 mm | |
| WCSF 3-7(7#) | Ø70±2 | Ø165±2 | Ø30 mm | Ø75 mm | |
Bota de 4 núcleos | WCSF 4-1(1#) | Ø20±2 | Ø60±2 | Ø7 mm | Ø21 mm |
| WCSF 4-2(2#) | Ø25±2 | Ø70±2 | Ø9 mm | Ø29 mm | |
| WCSF 4-3(3#) | Ø32±2 | Ø88±2 | Ø11 0mm | Ø41 mm | |
| WCSF 4-4(4#) | Ø47±2 | Ø120±2 | Ø16 0mm | Ø46 mm | |
Bota de 5 núcleos | WCSF 5-1(1#) | Ø20±2 | Ø70±2 | Ø7 mm | Ø27 mm |
| WCSF 5-2(2#) | Ø25±2 | Ø88±2 | Ø9 mm | Ø37 mm | |
| WCSF 5-3(3#) | Ø35±2 | Ø110±2 | Ø12 mm | Ø48 mm | |
| WCSF 5-4(4#) | Ø40±2 | Ø120±2 | Ø13 mm | Ø49 mm | |
Bota de 6 núcleos | WCSF 6-1(1#) | Ø32±2 | Ø104±3 | Ø10 mm | Ø39 mm |
| WCSF 6S-0(1#) | Dedo (Finger) 1 Ø28±2 | Ø104±3 | Ø10 mm | Ø39 mm | |
| Dedo (Finger) 2 Ø35±2 | |||||

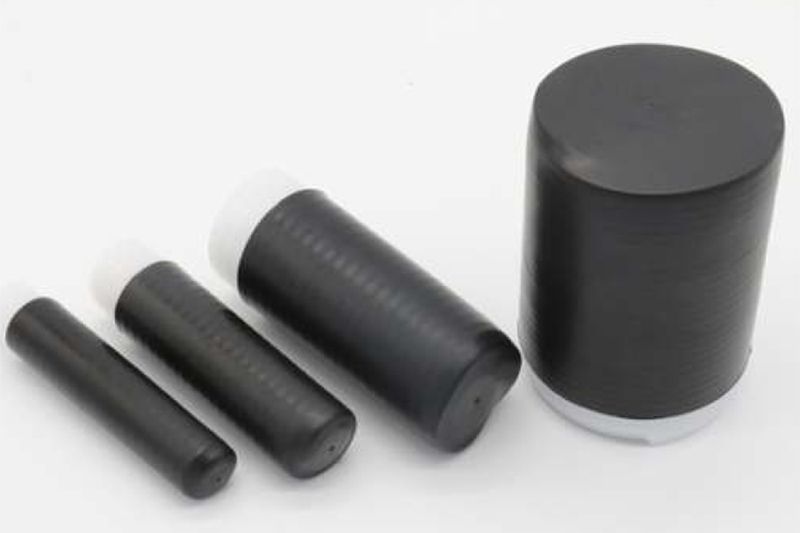

Capuchón contráctil en frío
Este capuchón contráctil en frío protege los extremos de los cables. Está hecho de EPDM, y se expande y monta en núcleos de plástico de soporte internos extraíbles en fábricas. Durante la instalación, solo necesita quitar el material de soporte y se reducirá para envolver firmemente los cables.
Descargar
Características
- Gran sellado, fuerza de sujeción brillante;
- Gran resistencia al agua, climas extremos y ácidos y álcalis;
Datos técnicos
Propiedades del material
| Propiedades | Unidad | Valor típico | Estándar de la prueba |
| Dureza | Shore A | 43 | ASTM D 2240 |
| Fuerza de tracción | MPa | 9 | ASTM D 412 |
| Alargamiento a la rotura | ％ | 600 | ASTM D 412 |
| Fuerza al desgarro | KN/m | 30 | ASTM D 624 |
| Resistividad volumétrica | Ω.mm | ≥1× | IEC 60093 |
Observación: El resultado anterior se basa en piezas de prueba
Dimensiones
| No. de producto | Diámetro interior como lo suministrado (±2) (mm) | Diámetro interior después de recuperarse completamente (Máx) (mm) | Rango de aplicación (mm) | Longitud después de recuperarse completamente (±5) (mm) |
WCSEC-1 | Ø20 | Ø12 | Ø13- Ø15 | 100 |
WCSEC-2 | Ø28 | Ø16 | Ø18- Ø23 | 100 |
WCSEC-3 | Ø47/Ø56 | Ø23 | Ø25- Ø38/Ø25- Ø48 | 100 |
WCSEC-4 | Ø80 | Ø46 | Ø48- Ø70 | 100 |
Woer Electric se ha dedicado durante 2 décadas al desarrollo, fabricación y comercialización de accesorios de cables de alimentación y productos de tubos retráctiles o contráctiles. Podemos fabricar accesorios termoretráctiles y accesorios contráctiles en frío a medida para satisfacer sus requisitos únicos para aplicaciones de terminación y empalme de cables. Entre nuestros productos de tubo retráctil, se incluye kits de empalme de cables, empalme de cables termoretráctiles, formas moldeadas contráctiles en frío, kits de terminación termoretráctil y muchos otros tipos de accesorios de cables de telecomunicaciones y tubos de cable de alimentación. Elegir los accesorios de cable adecuados entre los muchos que se ofrecen en el mercado es un desafío y a veces la lista y opciones de decisión puede ser difícil, por lo que nuestro equipo de expertos en accesorios de cable estará encantado de ayudarle si tiene problemas para encontrar los accesorios de cable adecuados para sus tipos de cable, en Woer estamos para ayudarlo.
