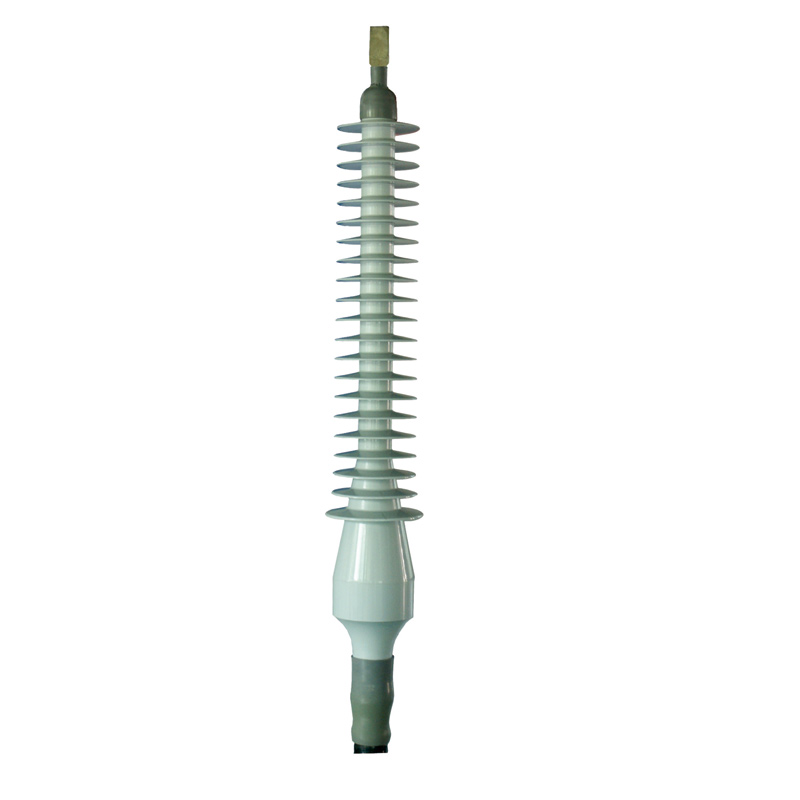

Terminación exterior prefabricada de una pieza, 72.5kV-145kV

Terminación exterior prefabricada de una pieza
  • Terminación exterior prefabricada de una pieza
  • Terminación exterior prefabricada de una pieza
    • Ámbito de aplicación
    • Modelo: WYJZWG4
    • Adecuado para ambientes exteriores con clase de contaminación IV
    • Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
      126kV (aplicable a 240-1600mm²)
      145kV (aplicable a 240-1600mm²)
    Solicite una cotización
    Descargar
    Informe de prueba
    Manual del producto
    Características
    • Hecho con un cuerpo de terminación de una sola pieza sin costuras, lo que aumenta en gran medida el rendimiento mecánico y eléctrico de la superficie de terminación;
    • Fácil de instalar y solo de un octavo a una décima parte del peso de las terminaciones de porcelana del mismo voltaje;
    • Buena propiedad a prueba de explosiones, evitando eficientemente el riesgo de accidentes de trabajo;
    • La estructura seca evita cualquier fuga;
    • Flexibilidad en términos de posición y orientación durante la instalación; Apto para instalación inclinada e instalación invertida;
    • Propiedades de resistencia a la intemperie, seguimiento antieléctrico, resistencia a la erosión electroquímica, repelencia al agua y flashover anticontaminación, proporcionando un rendimiento estable y seguro en condiciones climáticas extremas y áreas altamente contaminadas;
    • Estándar de prueba IEC 60840 y GB / T 11017;
    Especificaciones del terminal del cable
    Sección transversal nominal del cable D (mm) C (mm) ØQ (mm) Hole Nos.
    150 mm2 50 35 13 2
    185 mm2 50 35 13 2
    240 mm2 50 35 13 2
    300 mm2 60 35 13 2
    400 mm2 60 35 13 2
    500 mm2 80 45 13 4
    630 mm2 80 45 13 4
    800 mm2 90 45 17 4
    1000 mm2 100 50 17 4
    1200 mm2 100 50 17 4
    1400 mm2 120 50 17 4
    1600 mm2 120 50 17 4

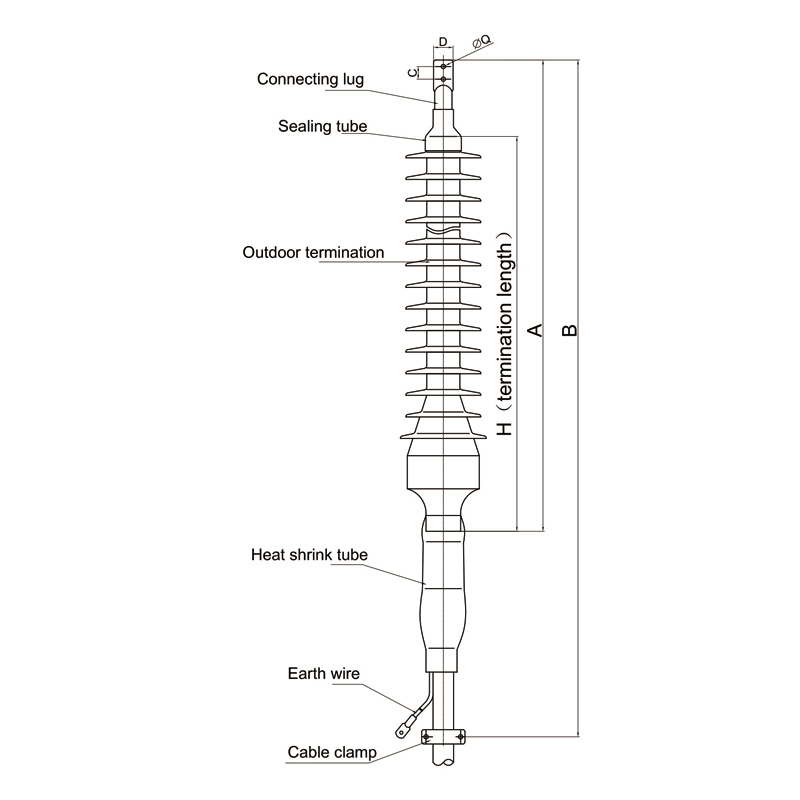

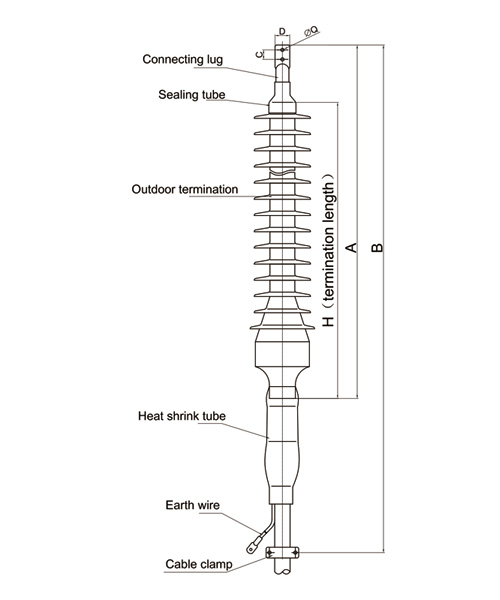

    Dimensiones de terminación
    Terminación exterior prefabricada de una pieza
    Máx. voltaje del sistema Tipo H (mm) A (mm) B (mm) Distancia de fuga (mm)
    72.5kV WYJZWG4 1050 1400 2000 ≥2248
    126kV WYJZWG4 1510 1800 2500 ≥4500
    145kV WYJZWG4 1510 1800 2500 ≥4500
    Aviso al ordenar:
    • La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
    • Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
    Woer Electric se ha dedicado durante 2 décadas al desarrollo, fabricación y comercialización de accesorios de cables de alimentación y productos de tubos retráctiles o contráctiles. Podemos fabricar accesorios termoretráctiles y accesorios contráctiles en frío a medida para satisfacer sus requisitos únicos para aplicaciones de terminación y empalme de cables. Entre nuestros productos de tubo retráctil, se incluye kits de empalme de cables, empalme de cables termoretráctiles, formas moldeadas contráctiles en frío, kits de terminación termoretráctil y muchos otros tipos de accesorios de cables de telecomunicaciones y tubos de cable de alimentación. Elegir los accesorios de cable adecuados entre los muchos que se ofrecen en el mercado es un desafío y a veces la lista y opciones de decisión puede ser difícil, por lo que nuestro equipo de expertos en accesorios de cable estará encantado de ayudarle si tiene problemas para encontrar los accesorios de cable adecuados para sus tipos de cable, en Woer estamos para ayudarlo.
