Terminación GIS para cable seco, 72.5kV-252kV
Ámbito de aplicación
- Modelo: WYJZGG
- Adecuado para uso en interiores
- Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
126kV (aplicable a 240-1600mm²)
145kV (aplicable a 240-1600mm²)
252kV (aplicable a 400-2500mm²)
Descargar
Características

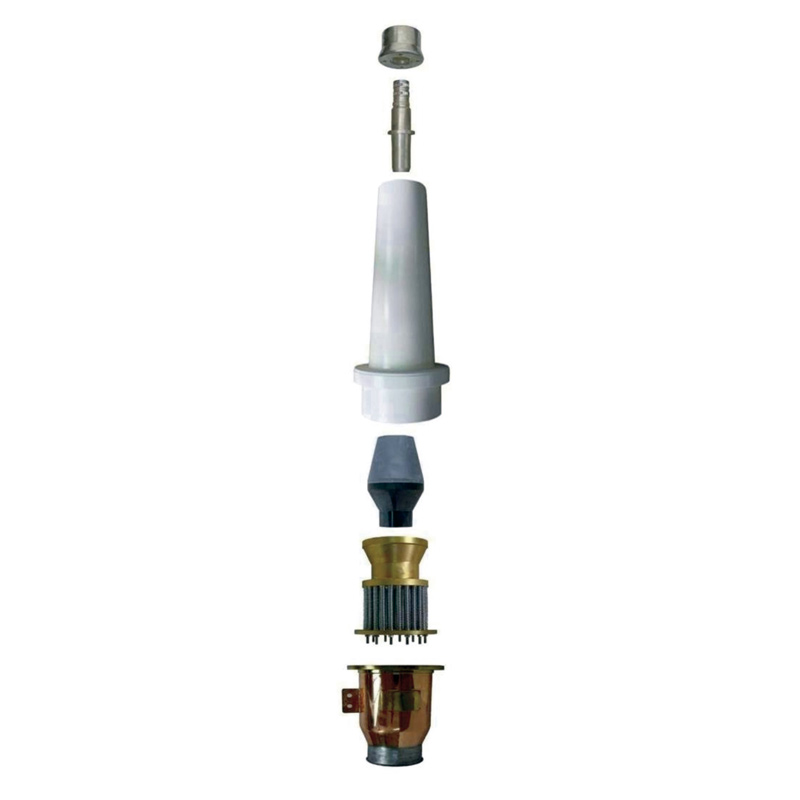

- El cono de tensión de la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se asegura al aislante epoxi mediante un cono de resorte;
- En cuanto a la superficie del cono de tensión, se han tomado medidas para resolver los problemas causados por la relajación inducida por el envejecimiento y el mal contacto entre el cono de tensión y la capa semiconductora del cable, lo que garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
- La estructura seca evita cualquier fuga;
- Estructura compacta, peso ligero y pequeño volumen, lo que reduce en gran medida el espacio de instalación;

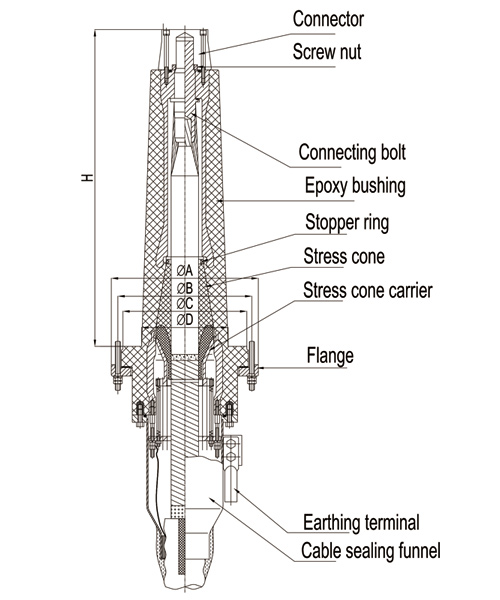

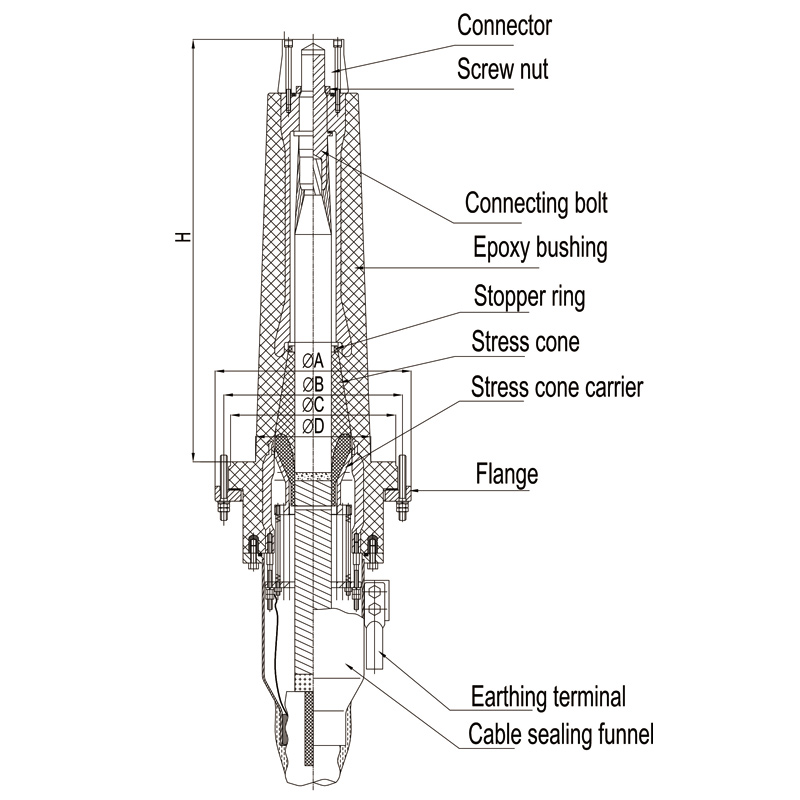

Especificaciones del terminal del cable
| Máx. voltaje del sistema | 72.5kV | 126kV | 145kV | 252kV | 252kV |
| A(mm) | 300 | 350 | 350 | 500 | 620 |
| B(mm) | 270 | 320 | 320 | 475 | 582 |
| C(mm) | 245 | 298 | 298 | 454 | 559 |
| D(mm) | 185 | 210 | 210 | 340 | 340 |
| E(mm) | 10 | 10 | 10 | 12 | 12 |
| H(mm) | 310/583 | 470/757 | 470/757 | 620 | 920 |
| Q(mm) | 80 | 80 | 80 | 110 | 110 |
| R(mm) | 110 | 110 | 110 | 160 | 200 |
Aviso al ordenar:
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
