Terminación de porcelana para exteriores, 72.5kV-252kV

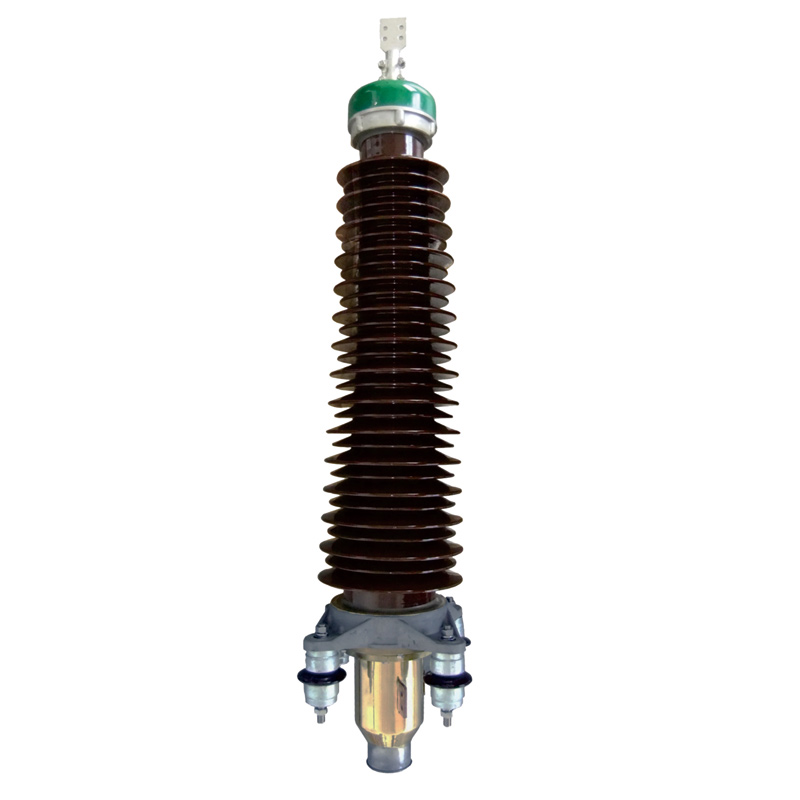

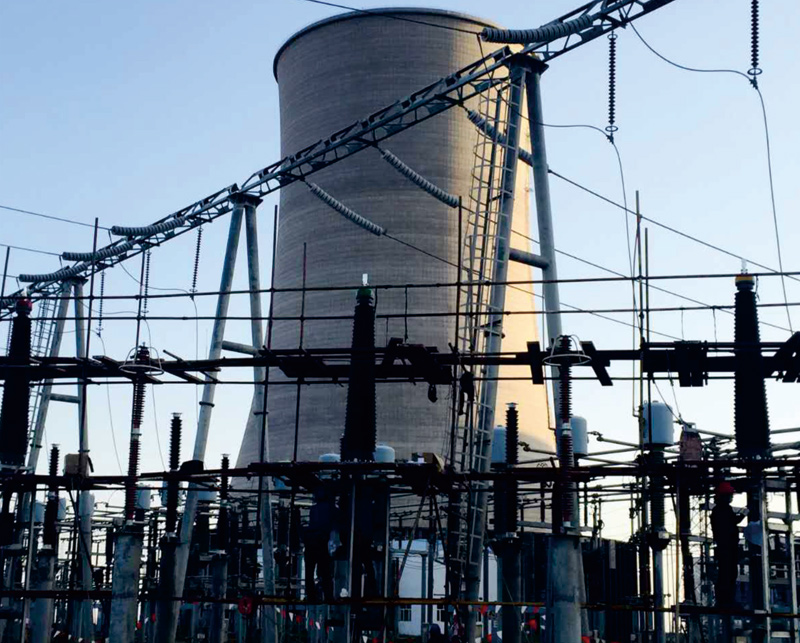

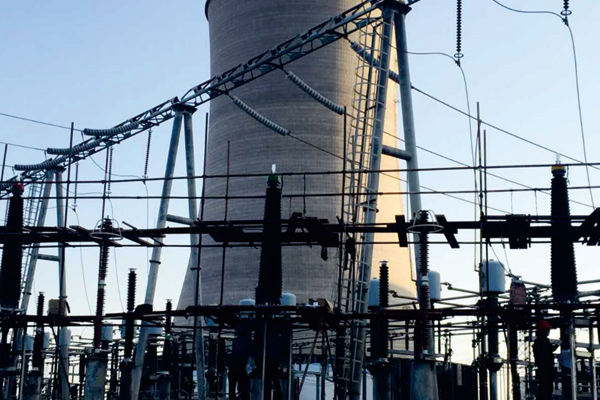

Terminación de porcelana para exteriores
  • Terminación de porcelana para exteriores
  • Terminación de porcelana para exteriores
    • Ámbito de aplicación
    • Modelo: WYJZWY4
    • Adecuado para ambientes exteriores con clase de contaminación IV
    • Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
      126kV (aplicable a 240-1600mm²)
      145kV (aplicable a 240-1600mm²)
      252kV (aplicable a 400-2500mm²)
    Solicite una cotización
    Descargar
    Informe de prueba
    Manual del producto
    Características
    • El cono de tensión en la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se mantiene en su lugar mediante un cono de resorte para abordar los problemas causados por la relajación inducida por el envejecimiento; La cubierta del cono de tensión aísla el cono del relleno aislante, asegurando un buen contacto entre el cono de tensión y la capa semiconductora del cable. Esto garantiza el funcionamiento estable y a largo plazo de la terminación;
    • El aislante de porcelana está hecho de materiales inorgánicos de alta resistencia que pueden proporcionar una excelente resistencia a la intemperie, el seguimiento eléctrico, la erosión electroquímica y la penetración del agua;
    • La terminación del cable se realiza utilizando una estructura de sellado multicapa para evitar filtraciones de agua y fugas de aceite durante el funcionamiento;
    • El aislante exterior de la terminación tiene cobertizos de lluvia (rain shed) grandes y pequeños que ayudan a minimizar la posibilidad de contaminación y flashovers;
    • Norma de ensayo IEC 620607 y GB/T 18890;
    Especificaciones del terminal del cable
    Máx. voltaje del sistema Sección transversal nominal del cable Distancia del orificio del terminal C (mm) Orificio de conexión del terminal Q (mm) Ancho de la palma del terminal del cable D (mm) Longitud de la palma del terminal del cable L (mm)
    72.5kV 120 mm2-400 mm2 35 14 63 80
    500 mm2-800 mm2 45 14 80 100
    1000 mm2-1600 mm2 50 17 100 110
    126kV-145kV 240 mm2-400 mm2 35 14 63 80
    500 mm2-800 mm2 45 14 80 100
    1000 mm2-1600 mm2 50 17 100 110
    252kV 400 mm2-800 mm2 45 14 80 100
    1000 mm2-1600 mm2 50 17 100 110
    2000 mm2-2500 mm2 50 18 125 140

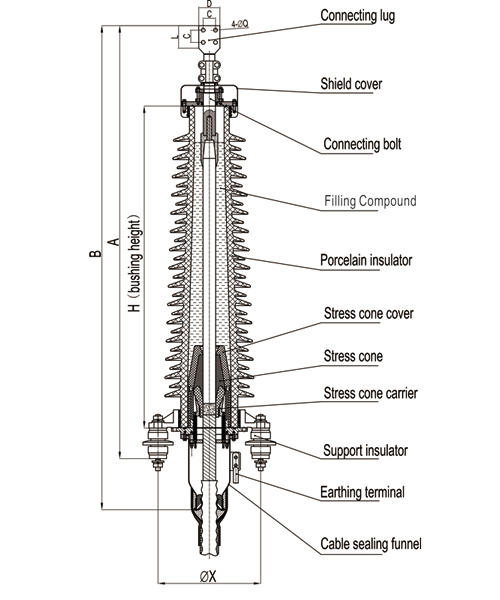

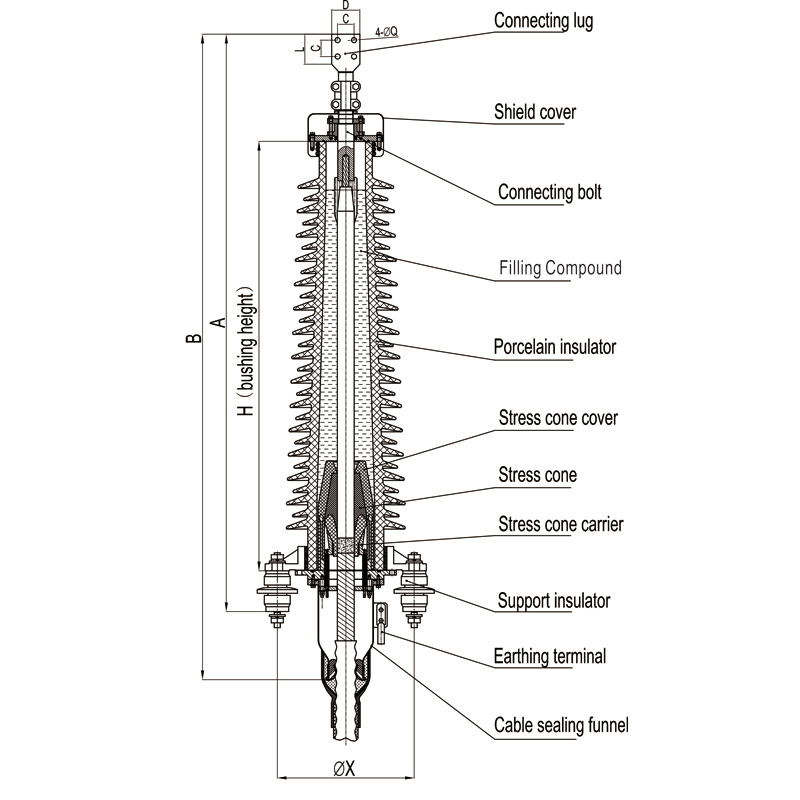

    Dimensiones de terminación
    Dimensiones de terminación
    Máx. voltaje del sistema 72.5kV 126kV 145kV 252kV
    H (mm) 1050 1410 1570 2700
    A (mm) 1550 1910 2070 3210
    B (mm) 1770 2130 2290 3395

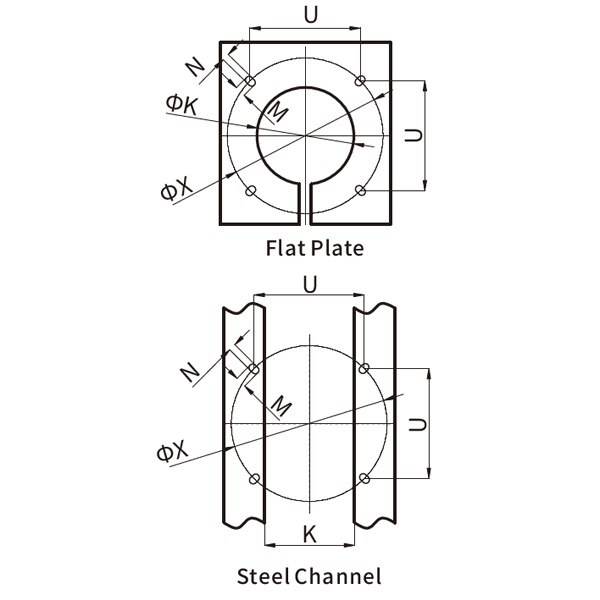

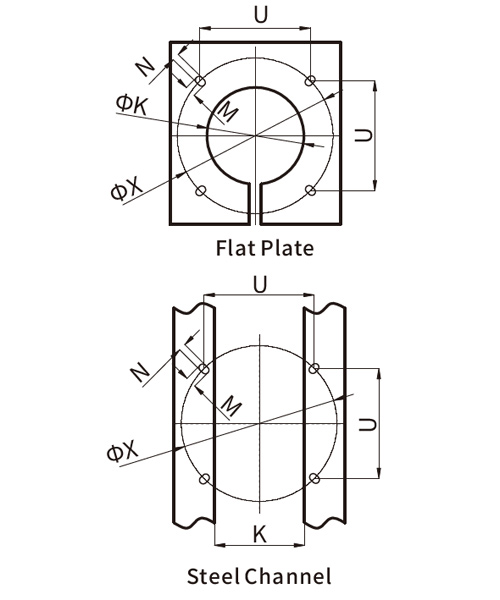

    Dimensiones de montaje de la placa base
    Dimensiones de montaje de la placa base
    Máx. voltaje del sistema 72.5kV-145kV 252kV
    N (mm) 21 32
    M (mm) 30 40
    K (mm) 270 450
    U (mm) 318 566
    X (mm) 450 800
    Aviso al ordenar:
    • La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
    • Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
