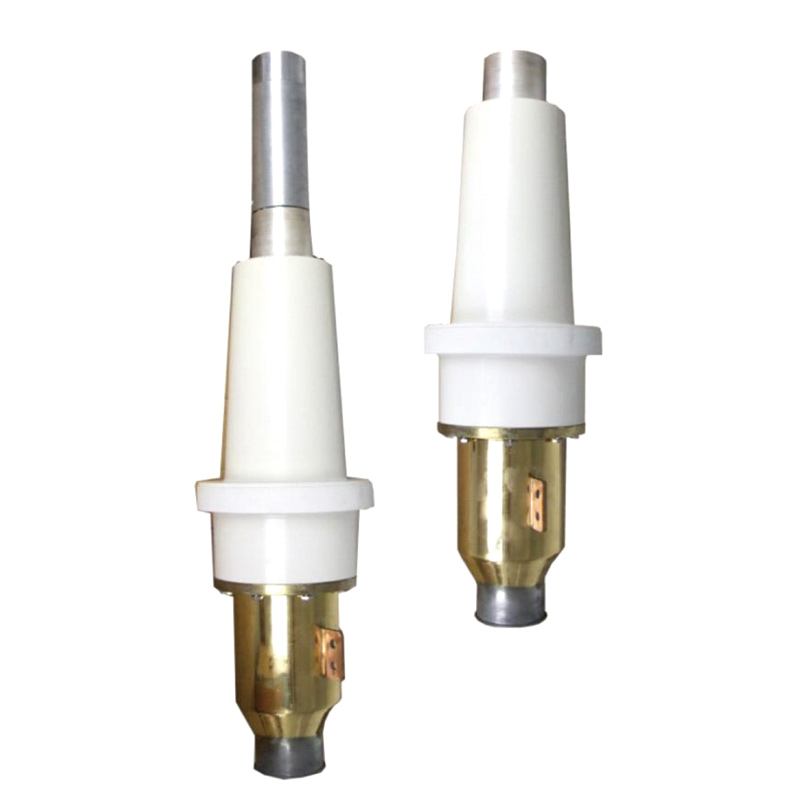

Terminación GIS enchufable, 72.5kV-252kV
Ámbito de aplicación
- Modelo: WYJZGGC
- Adecuado para uso en interiores
- Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
126kV (aplicable a 240-1600mm²)
145kV (aplicable a 240-1600mm²)
252kV (aplicable a 400-2500mm²)
Descargar
Características
- La terminación conecta el cable en un estilo enchufable, simplificando la instalación y el mantenimiento;
- Estructura compacta, peso ligero y pequeño volumen, lo que reduce en gran medida el espacio de instalación;
- El cono de tensión de la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se asegura en el aislante epoxi mediante un cono de resorte;
- En cuanto a la superficie del cono de tensión, se han tomado medidas para resolver los problemas causados por la relajación inducida por el envejecimiento y el mal contacto entre el cono de tensión y la capa semiconductora del cable, lo que garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
- La estructura seca evita cualquier fuga;
- Esta terminación del cable se puede utilizar para conectar el cable de alimentación con el transformador;
- Después de añadir una varilla de extensión, el terminal SIG enchufable de tipo corto se puede utilizar junto con equipos SIG compatibles con la terminación SIG de tipo largo;
- Estándar de prueba IEC 60840, IEC 62067 y GB / T 18890;

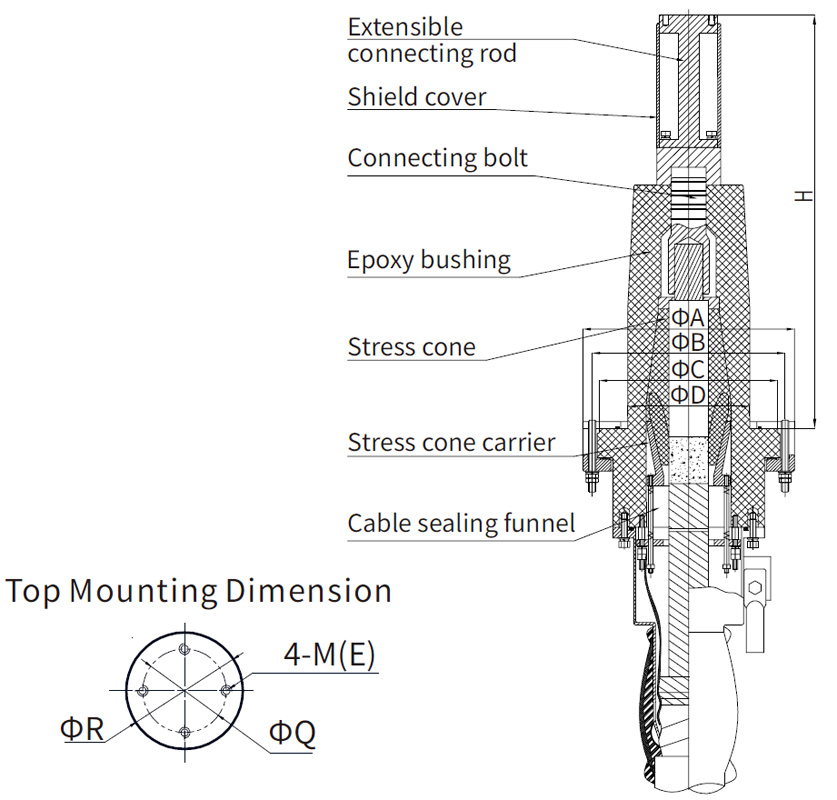

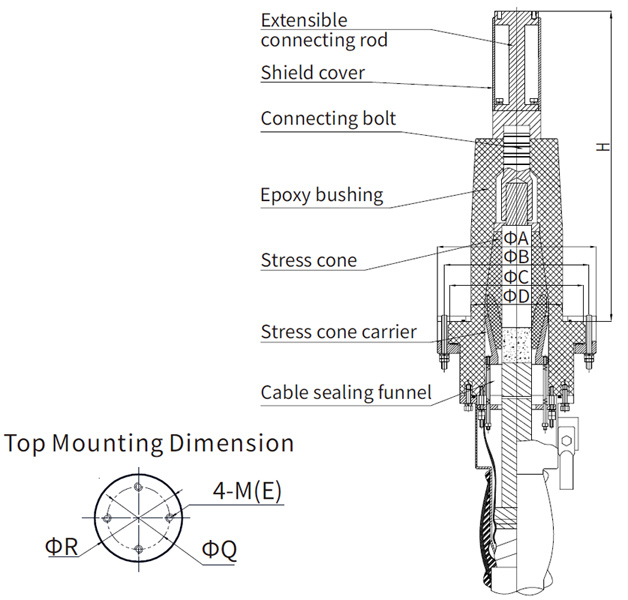

Dimensiones de terminación
| Máx. voltaje del sistema | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | H (mm) | Q (mm) | R (mm) |
| 72.5kV | 300 | 270 | 245 | 185 | 10 | 310/583 | 80 | 110 |
| 126kV | 350 | 320 | 298 | 210 | 10 | 470/757 | 80 | 110 |
| 145kV | 350 | 320 | 298 | 210 | 10 | 470/757 | 80 | 110 |
| 252kV | 500 | 475 | 454 | 340 | 12 | 620 | 110 | 160 |
| 252kV | 620 | 582 | 559 | 340 | 12 | 920 | 110 | 200 |
Aviso al ordenar:
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Todos los aparatos compuestos GIS y terminaciones GIS producidos por nuestra empresa cumplen estrictamente con IEC 62271-209 y GB/T 22381.Al realizar un pedido, proporcione la información necesaria, como los estándares ejecutivos y la altura de la interfaz o el dibujo de ensamblaje del aparato compuesto GIS, para garantizar que las dimensiones correspondientes coincidan.
